SG100-R Detektor CH4 Tetap Jangka Panjang
Sistem deteksi gas jarak jauh tetap canggih yang dirancang untuk pemantauan metana (CH4) dengan kemampuan jarak yang diperpanjang antara pemancar dan sensor.
SG100-R adalah sistem deteksi gas tetap yang memisahkan sensor dari pemancar hingga 1000 meter menggunakan komunikasi RS485.Desain remote-mount ini ideal ketika titik pengukuran berada di dalam saluran, pipa, ruang tertutup, atau di mana gas lebih berat dari udara - sensor pergi ke tempat bahaya, sementara pemancar tetap di lokasi yang nyaman, aman untuk tampilan tampilan dan konfigurasi.
Mengambil metana (CH4) sebagai contoh, sistem menggunakan sensor pembakaran katalitik untuk mengukur dari 0 sampai 100%LEL dengan resolusi 1%LEL.dan tiga relay (alam rendah)Konfigurasi dilakukan dengan aman tanpa membuka kandang dengan menggunakan tongkat magnet atau remote control opsional.Unit memiliki sertifikasi IECEx/ATEX (Ex db IIC T6 Gb), perlindungan IP66/IP68, dan perlengkapan aluminium die-cast yang kokoh (SS316 opsional).
Mengapa Penempatan Sensor Jarak Jauh Penting
Detektor tetap tradisional memasang sensor langsung pada pemancar - tetapi ini tidak bekerja untuk setiap skenario.
- Instalasi saluran dan pipa- Letakkan sensor di dalam aliran udara sementara pemancar tetap di luar untuk akses mudah.
- Gas yang lebih berat dari udara- Gas seperti NH3, H2S, dan H2 cenderung menetap di titik rendah.
- Daerah yang sulit dijangkau- Ruang tertutup, kepala kapal, atau saluran tinggi - akses sensor dari jarak jauh tanpa memanjat atau memasuki zona berbahaya.
- Lingkungan sensor yang keras- Jika titik pengukuran basah, berdebu, atau korosif, pemancar dapat ditempatkan di area yang lebih bersih, memperpanjang masa pakai.
- Jarak pemisahan maksimum: 1000 meter- didukung dan dikomunikasikan melalui koneksi RS485 dari pemancar.
Catatan singkat tentang metana (CH4)
Metana adalah komponen utama gas alam. Tidak berwarna, tidak berbau, dan mudah terbakar. Ketika konsentrasinya di udara mencapai antara 5% dan 15% dari volume, itu menjadi eksplosif.Batas Ledakan Rendah (LEL) dari metana adalah 5% VOL, didefinisikan sebagai 100% LEL pada detektor. Pengukuran 0-100% LEL secara langsung menunjukkan seberapa dekat atmosfer dengan rentang peledak.
Sumber metana khas:Saluran pipa gas alam, tempat pembuangan sampah, tambang batubara, pabrik biogas, pengurai air limbah, dan kilang minyak.
SG100-R memberikan peringatan dini terhadap kebocoran mudah terbakar, terutama di lokasi terpencil atau sulit diakses di mana detektor konvensional tidak dapat dengan mudah dipasang atau dirawat.
Aplikasi lapangan - Di mana SG100-R unggul
- Saluran pipa- Monitor gas di dalam ventilasi atau saluran pembuangan; sensor di dalam, pemancar di luar.
- Deteksi gas berat- NH3, H2, H2S menetap di titik rendah; sensor di tingkat lantai, pemancar pada ketinggian tampilan yang nyaman.
- Masuk ruang tertutup- Sensor di dalam tangki, kapal, atau selokan; pemancar diposisikan aman di luar untuk pemantauan personel.
- Tempat pembuangan sampah & biogas- Pemantauan metana di sumur pengumpulan dan digester.
- Stasiun kompresor gas alam- Sensor jarak jauh di lubang katup di mana akses dibatasi.
- Pabrik pengolahan minyak & gas- Pemantauan emisi kabur di area proses yang sulit dijangkau.
- Pengolahan air limbah- Pemantauan gas digester (metana) di ruang kepala tangki.
- Tambang batubara- Remote sensing di kembali saluran udara atau daerah goaf.

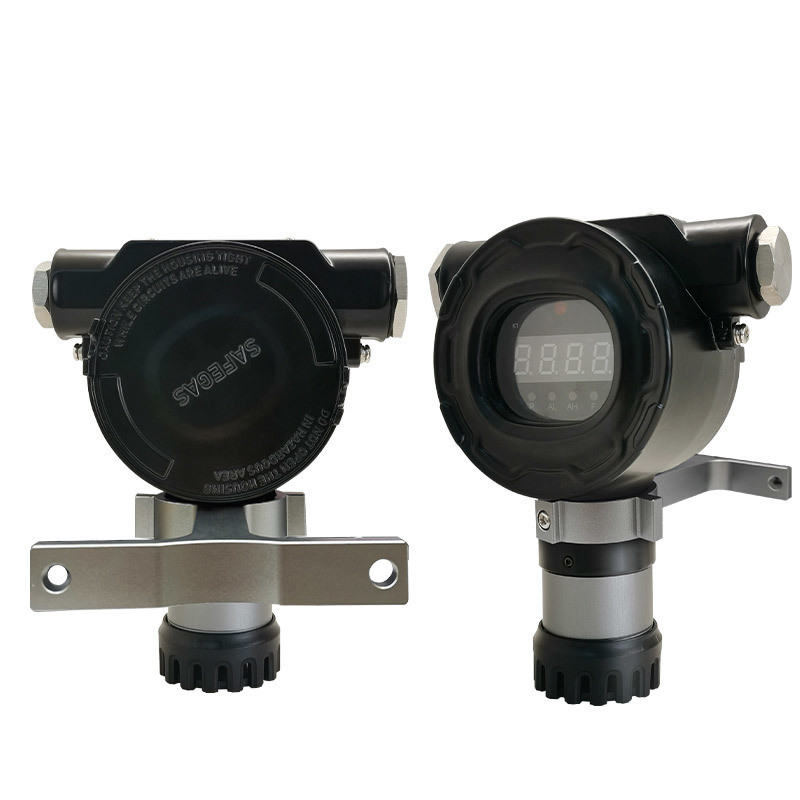

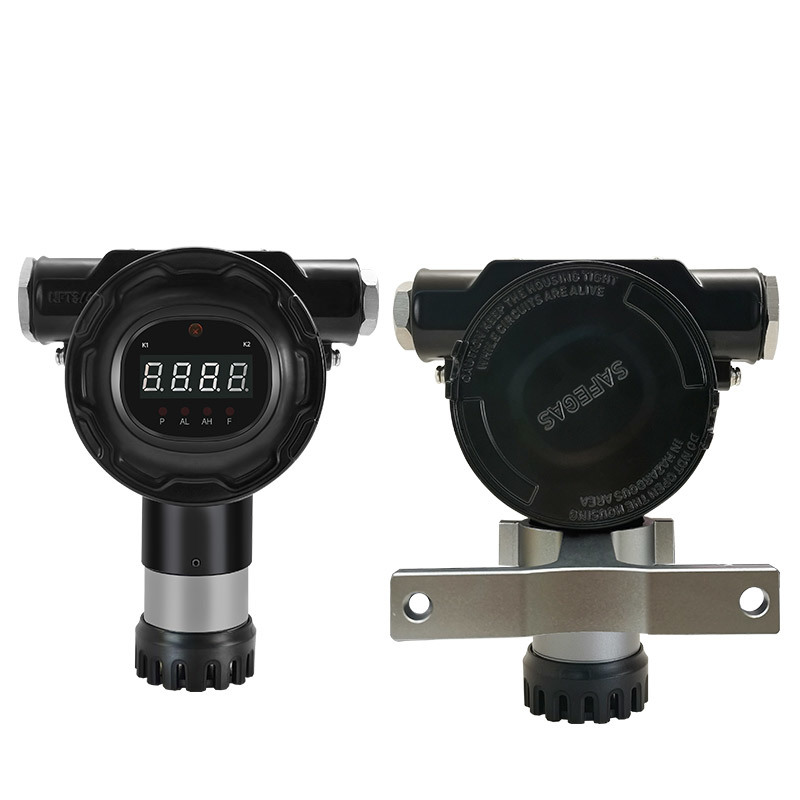

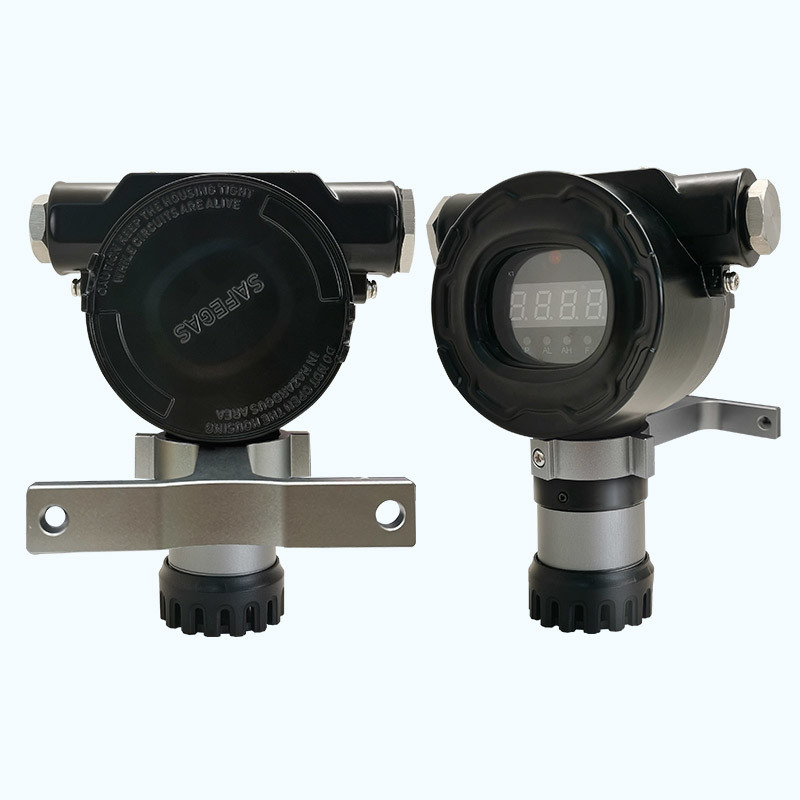

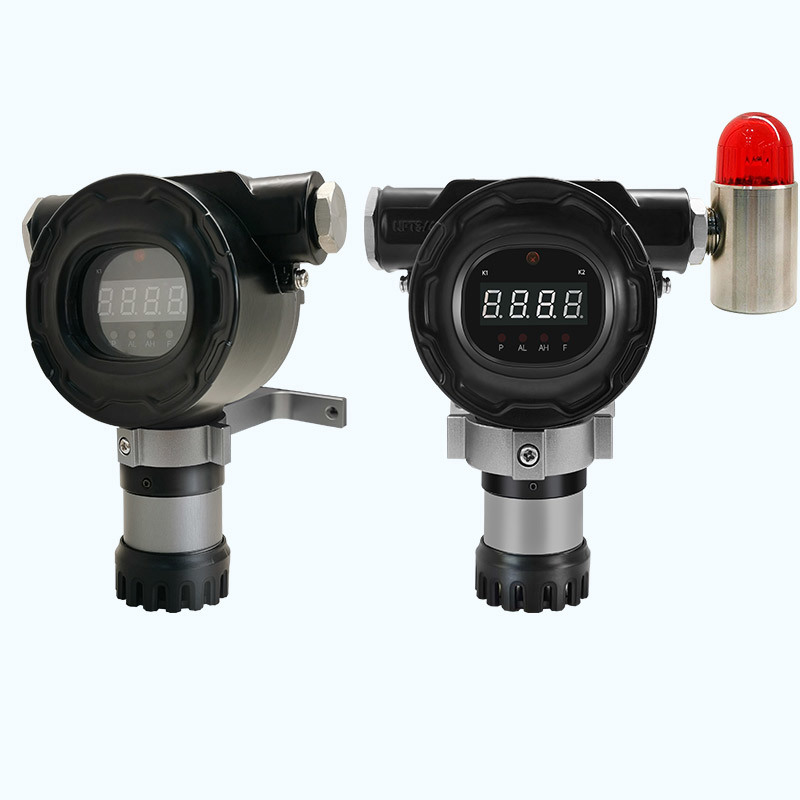

Gambar Produk
Spesifikasi teknis (CH4, 0-100%LEL)
| Parameter |
Nilai |
| Gas sasaran |
Metana (CH4) |
| Prinsip Deteksi |
Pembakaran katalitik |
| Jangkauan Pengukuran |
0 - 100% LEL |
| Resolusi |
1%LEL |
| Keakuratan |
≤ ± 2-5% FS (tergantung pada sensor) |
| Peringkat tahan ledakan |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Perlindungan Penembusan |
IP66 / IP68 |
| Konsumsi Daya |
< 2,5W (gas beracun) / < 4W (gas mudah terbakar) |
| Output Standar |
3-kabel 4-20mA, RS485 Modbus |
| Output Relay |
3 relay (alarm rendah, alarm tinggi, alarm kesalahan) |
| Tegangan Pasokan |
12-24V DC |
| Tampilan |
LED |
| Suhu operasi (katalitik) |
-40°C sampai +70°C |
| Operating Humidity |
0-95% RH (tidak kondensasi) |
| Jangkauan Tekanan |
86-106 kPa |
| Bahan perlengkapan |
Aluminium die-cast (standar); SS316 (opsional) |
| Entri Kabel |
1 × 3/4 NPT (kiri) & 1 × M20 (kanan) |
| Dimensi |
157.8 × 128,8 × 69,6 mm |
| Berat badan |
10,0 kg |
| Jaminan |
1 tahun |
Kemampuan Utama
- Perbedaan 1000 meter- Sensor dan pemancar dapat sampai 1000m terpisah melalui RS485 - fleksibilitas yang tak tertandingi untuk instalasi yang sulit.
- Sertifikat tahan ledakan- IECEx dan ATEX Ex db IIC T6 Gb - aman untuk zona 1 dan 2 daerah berbahaya.
- Perlindungan IP66/IP68- Dust-tight, dilindungi dari jet air yang kuat, dan submersible.
- Berbagai pilihan output- 4-20mA (3-kabel), RS485 Modbus, ditambah tiga relay untuk kontrol perangkat eksternal.
- Konfigurasi aman- Magnetic wand (termasuk) atau remote control opsional - tidak perlu membuka kandang di atmosfer eksplosif.
- Tampilan lokal- Layar LED menunjukkan konsentrasi gas secara real time di lokasi pemancar.
- Konstruksi tahan lama- Rumah aluminium die-cast; stainless steel 316 opsional untuk situs korosif.
- Mudah dipasang- Bracket pemasangan disediakan; entri kabel standar (NPT dan M20).
Tentang Produsen
Shenzhen YuanTe Technology Co., Ltd. (Safegas)Didirikan pada tahun 2010, dengan pengalaman lebih dari 16 tahun dalam R & D deteksi gas, manufaktur, dan penjualan.teknik kota, pertanian, dan peralatan rumah tangga.
Kredensial utama:
- Sertifikat ISO9001, ISO45001, IECEx, ATEX, EMC
- Kapasitas produksi tahunan: > 80.000 unit
- Pengiriman tipikal: 5-7 hari kerja
- Dukungan purna jual global 24/7
- Rentang produk mencakup detektor portabel, pemancar tetap, analis gas, panel kontrol, stasiun docking, dan aksesori kalibrasi.
Pertanyaan yang Sering Diajukan
Pertanyaan 1: Seberapa jauh sensor bisa dari pemancar?
A1: Sampai 1000 meter menggunakan komunikasi RS485.
T2: Dapatkah SG100-R mendeteksi gas selain metana?
A2: Ya. Ini mendukung ratusan jenis sensor - katalitik (bisa mudah terbakar), IR (CO2, CH4), elektrokimia (beracun), dan PID (VOC).
T3: Apakah pemancar memiliki tampilan?
A3: Ya, layar LED menunjukkan konsentrasi gas secara real time di lokasi pemancar.
T4: Bagaimana saya mengatur setting alarm tanpa membuka kandang?
A4: Gunakan tongkat magnet yang disertakan (tidak mengganggu) atau remote control opsional - aman di daerah berbahaya.
T5: Relay apa yang disediakan?
A5: Tiga relay - low alarm, high alarm, dan fault alarm. Mereka dapat langsung menggerakkan tanduk eksternal, lampu strobo, kipas, atau katup solenoid.
P6: Apa peringkat perlindungan?
A6: IP66 (tahan debu, dilindungi dari jet air yang kuat) dan IP68 (terendam).
Q7: Berapa jangka waktu garansi?
A7: 1 tahun untuk pemancar dan sensor (konsumen sensor mungkin memiliki garansi yang lebih pendek tergantung pada jenisnya).
T8: Apakah sensor jarak jauh membutuhkan catu daya sendiri?
A8: Tidak, pemancarnya menyalakan sensor jarak jauh melalui koneksi RS485.
T9: Dapatkah saya memasang sensor di dalam saluran atau pipa?
A9: Ya. Sensor jarak jauh dirancang untuk dipasang di saluran, tumpukan, atau pipa - pemancar tetap di luar di tempat yang aman dan dapat diakses.
Q10: Apakah SG100-R disertifikasi untuk atmosfer eksplosif?
A10: Ya, ia memiliki sertifikasi IECEx dan ATEX Ex db IIC T6 Gb untuk zona 1 dan zona 2 daerah berbahaya.
Isi Paket Standar
- Detektor gas - 1 unit
- Tongkat magnetik - 1 buah
- Manual pengguna (bahasa Inggris) - 1 salinan
- Sertifikat kesesuaian / kartu garansi - 1 salinan
- Bracket pemasangan - 1 set
- Kontrol jarak jauh - 1 buah
